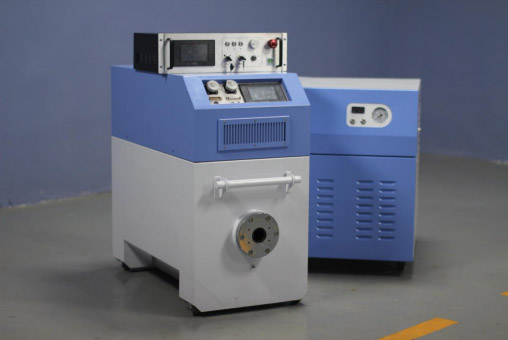

PTS 系列 高頻 X 射線機簡介沿承 Power Tree 品牌嚴苛的制造標準,PTS 系列高頻 X 射線機精選優質的金屬陶瓷射線管匹配 Power Tree 高壓電源及冷卻產品,為客戶提供最高 6000W 連續工作 X 射線機??蔀闊o損探傷、工業 CT、生物輻照、測厚、科研等應用提供穩定的 X 射線源。
PTS 射線機調制器采用高頻雙閉環控制,無需增加輔助穩壓電源,能通過自身整流電源克服外部網絡電壓的干擾與波動,成像穩定。不受使用現場電源波動的干擾,充分保證射線輸出劑量的穩定性。雙極電源采用雙調制器控制,充分克服單調制器控制所引起的雙極間電壓不平衡問題,延長射線管使用壽命。整機保護功能強大,具有 kV、mA 隨動保護,對于任意kV、mA 值可設定 1%-5%的保護值,輕微放電即可達到微秒級保護。

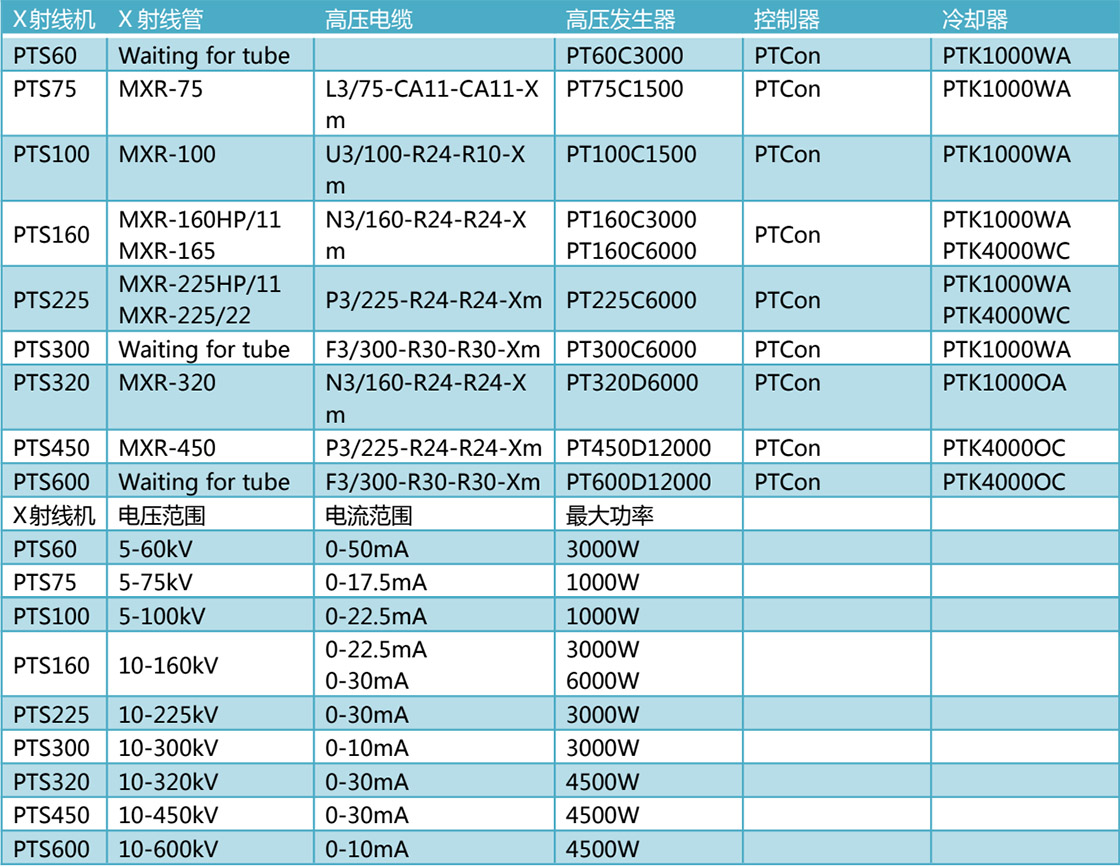

系統配置:
技術指標:一、智能操控? 觸摸屏操作,可直接輸入?yún)?shù)并進行菜單選擇
? 操作語言:中文/英文可選擇
? 管型選擇:預制主流射線管廠家管型,具體匹配時可在系統參數菜單中選擇具體射線管型號
? 功率曲線:根據不同射線管的功率曲線預制程序,在使用時可最大程度發揮射線管特性
? kV 控制: 精確度:0.25%;kV 步進 0.1kV
? 穩定性:1 小時預熱后,8 個小時內變化不超過 0.25%。
? mA 控制:精度:0.25%;mA 步進 0.1mA
二、使用環境? 輸入電源:220V AC ±10%
? 操作溫度:0-40℃
? 存儲溫度:-25℃-+70℃
三、安全? 聯鎖保護接口預留
? 實時監控各項指標,故障自動報警
? 配置射線工作指示燈,射線開啟時閃爍
? 冷卻液流量、溫度監控與報警

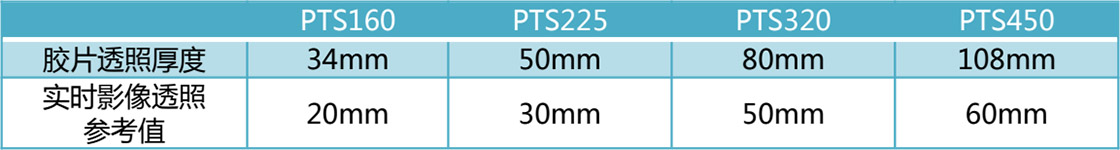

四、透照厚度
膠片透照條件:FFD700mm,Pb-screen 0.02mm,黑度 2.0,100mA·min;實時透照條件:FDD=800mm,F(xiàn)OD=500mm
整機特性:? 整機出廠前嚴格老化測試,充分保障穩定性
? 抗放電沖擊保護,充分提升產品可靠性及耐用性
? 安裝簡便,高壓電纜法蘭連接,其他電纜及冷卻管路均為快速連接
? 采用高頻技術穿透能力更強,射線劑量更穩定

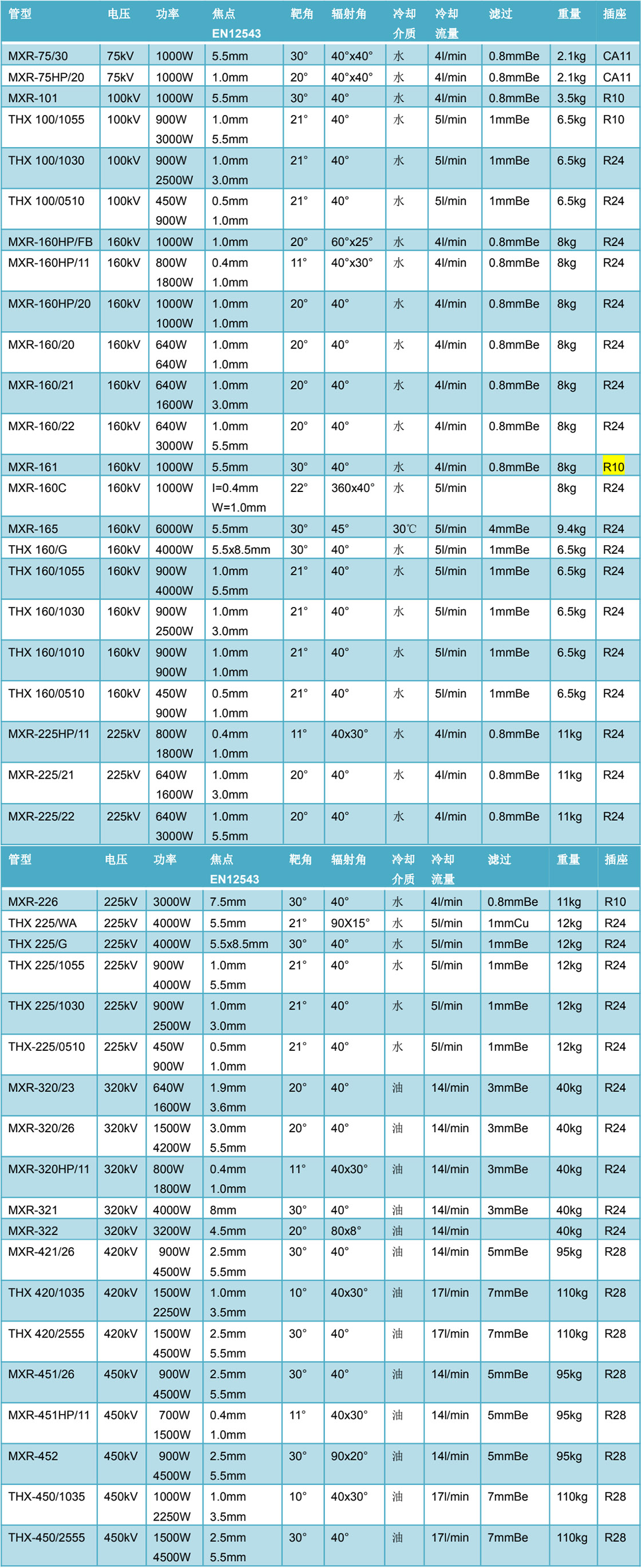

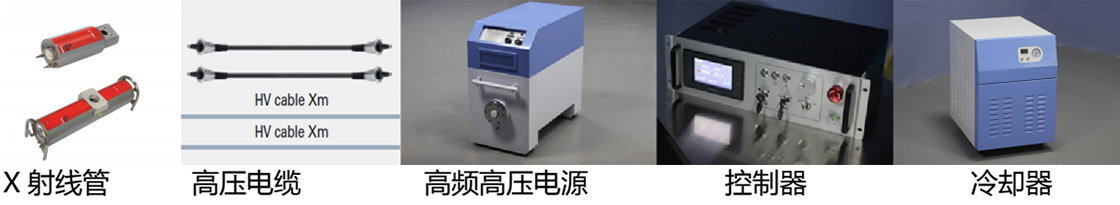

組成部件:X 射線管
本表所有型號 X 射線管操作程序已嵌入 PTCon 控制器,使用時可選擇對應管型。

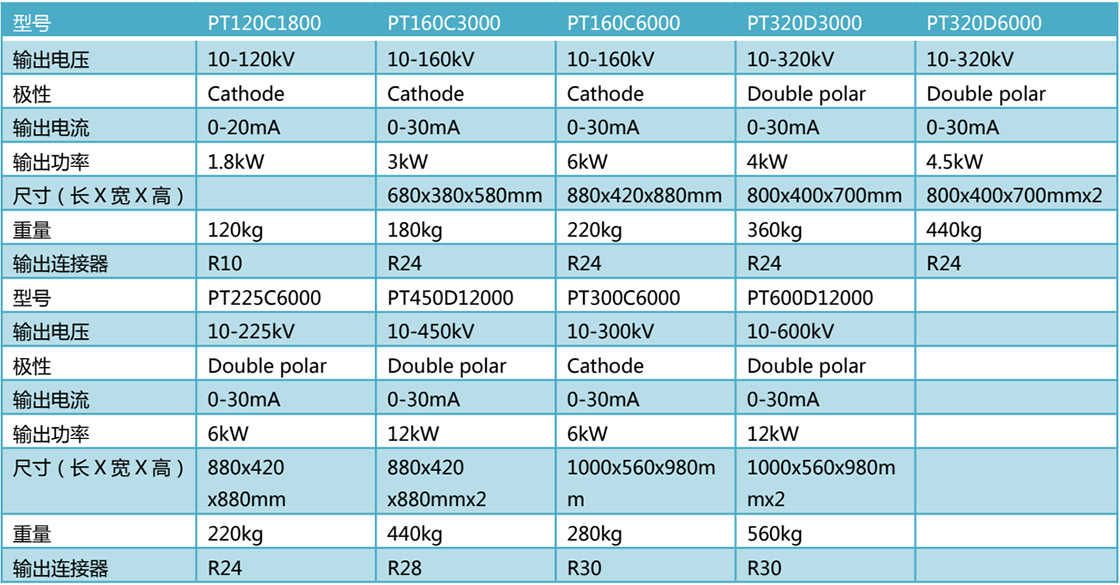

高壓發生器:

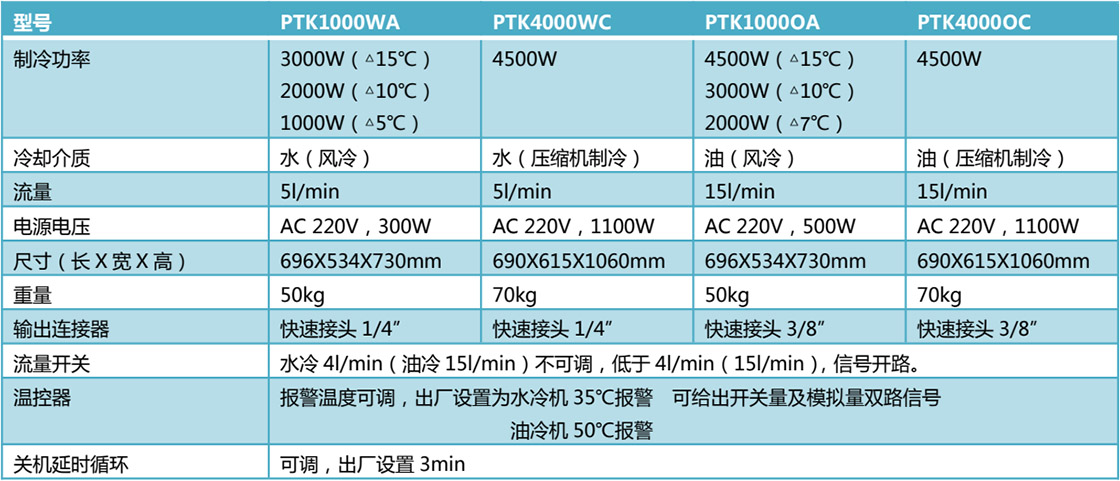

冷卻器:

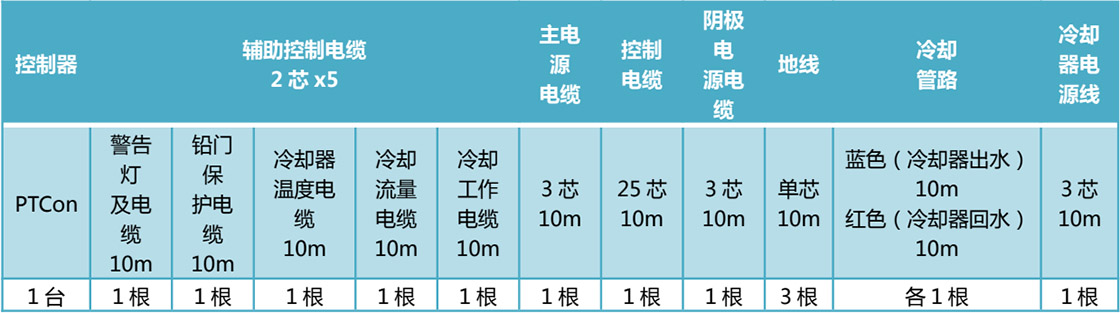

控制器及低壓電纜:
